Laboranlage zur CO2- und Synthesegas-Hydrierung
CO2-to-Chemicals
Hydrierung
Integrierte Analytik
Katalysatorentwicklung
Parallelreaktoren
Kurzbeschreibung
Parallelreaktoranlage zur Katalysatortestung für die Hydrierung von Kohlenstoffdioxid (CO2).
Auslegungsdaten
- Auslegungstemperatur: 500 °C
- Auslegungsdruck: 150 bar
Reaktor- und Prozessmerkmale

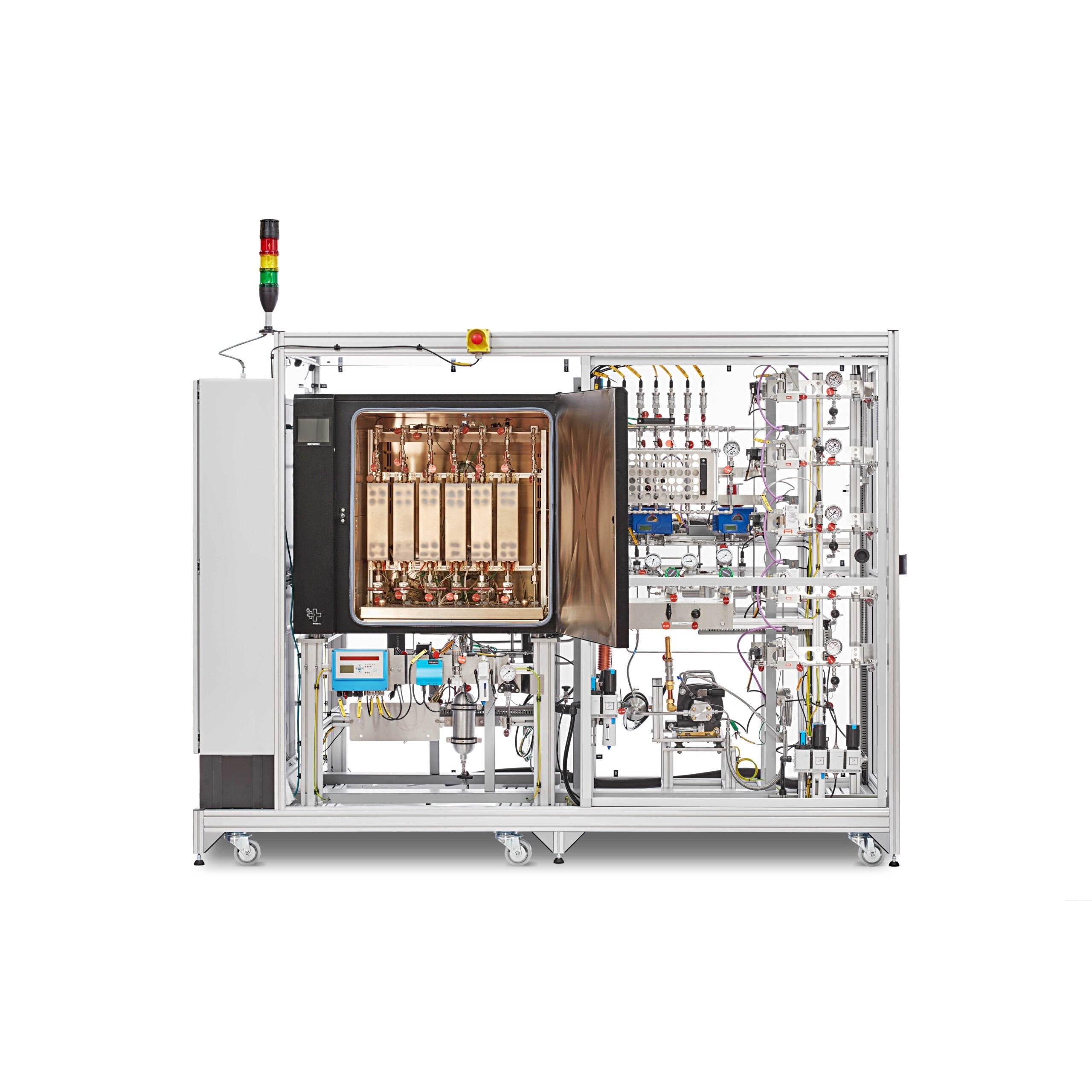

- 6 × Doppelmantelreaktoren
- iD: ca. 10 mm
- isotherme Zone: ca. 70 mm
- Parallelbetrieb mittels Kapillarverteilung
- zusätzlicher Blindreaktor
- Betriebsbedingungen:
- Temperatur individuell regelbar
- Druck und Fluss identisch
- Analyse:
- GC / µ‑GC
- automatische Probennahme
Automatisierung
- Siemens S7‑1500
Systembeschreibung

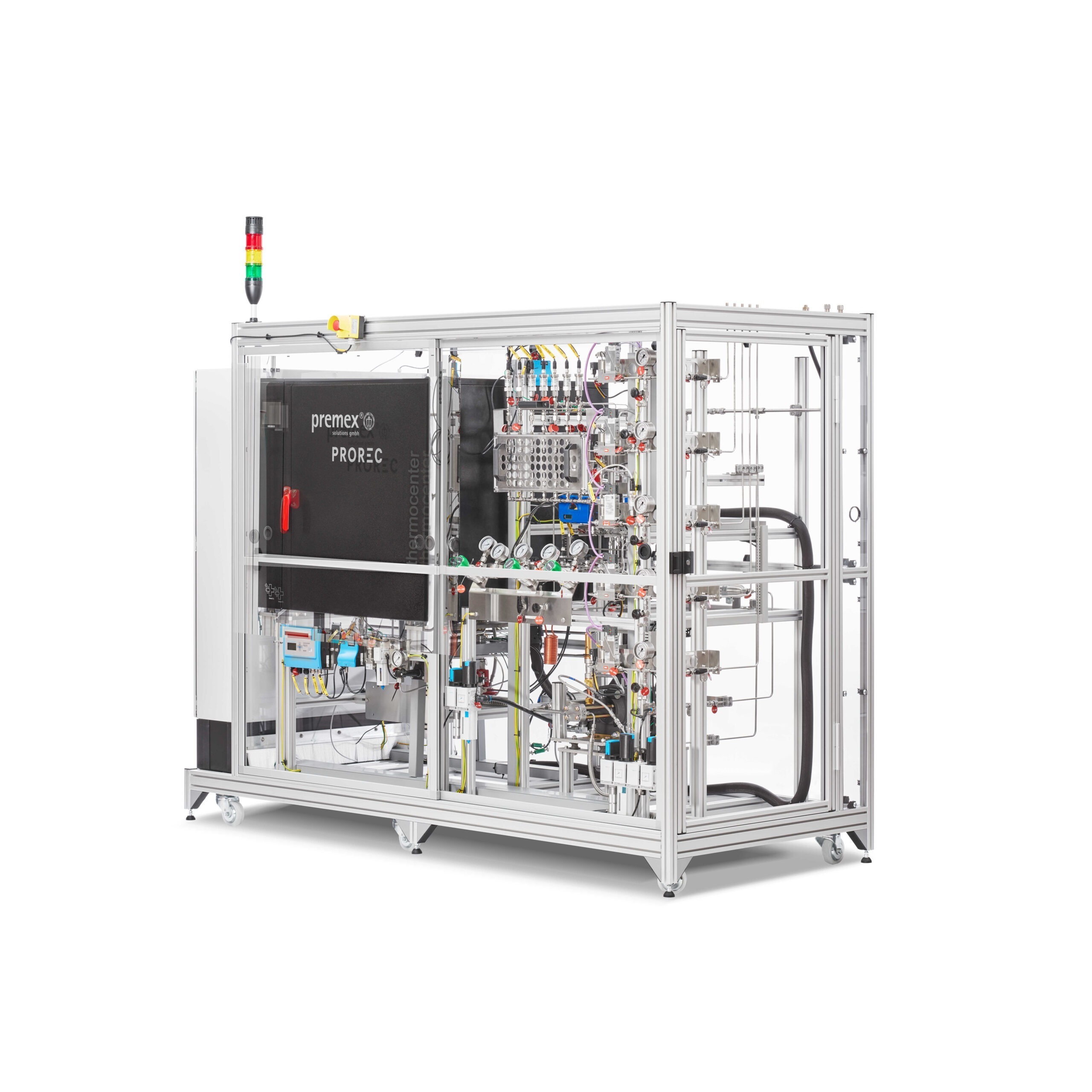

Bei der hier beschriebenen Anlage handelt es sich um eine Parallelreaktoranlage mit sechs Reaktoren zur Testung von Katalysatoren für Hydrierung von Kohlenstoffdioxid (CO2). Alle Reaktoren werden bei gleichem Druck und gleichem Fluss betrieben, die Temperatur der Einzelreaktoren ist individuell regelbar. Es sind GHSV von 1000 bis 50000 1/h mit Katalysatorvolumina von 5 ml realisierbar.
