Laboranlage zur elektrochemischen Ammoniak-Synthese
Ammoniak
Elektrokatalyse
Laserspektroskopie
MEA
Short-Stack
Wasserstoff

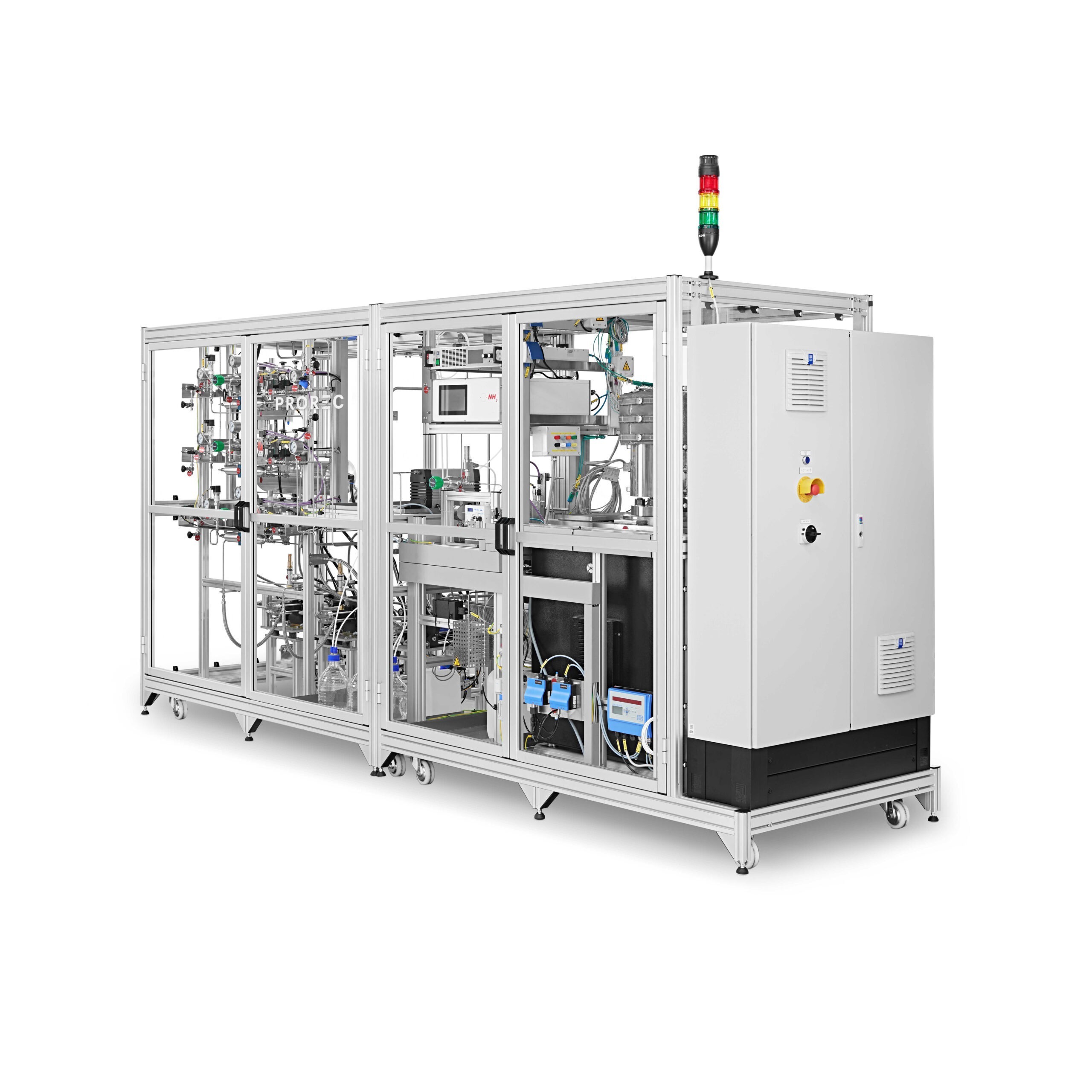

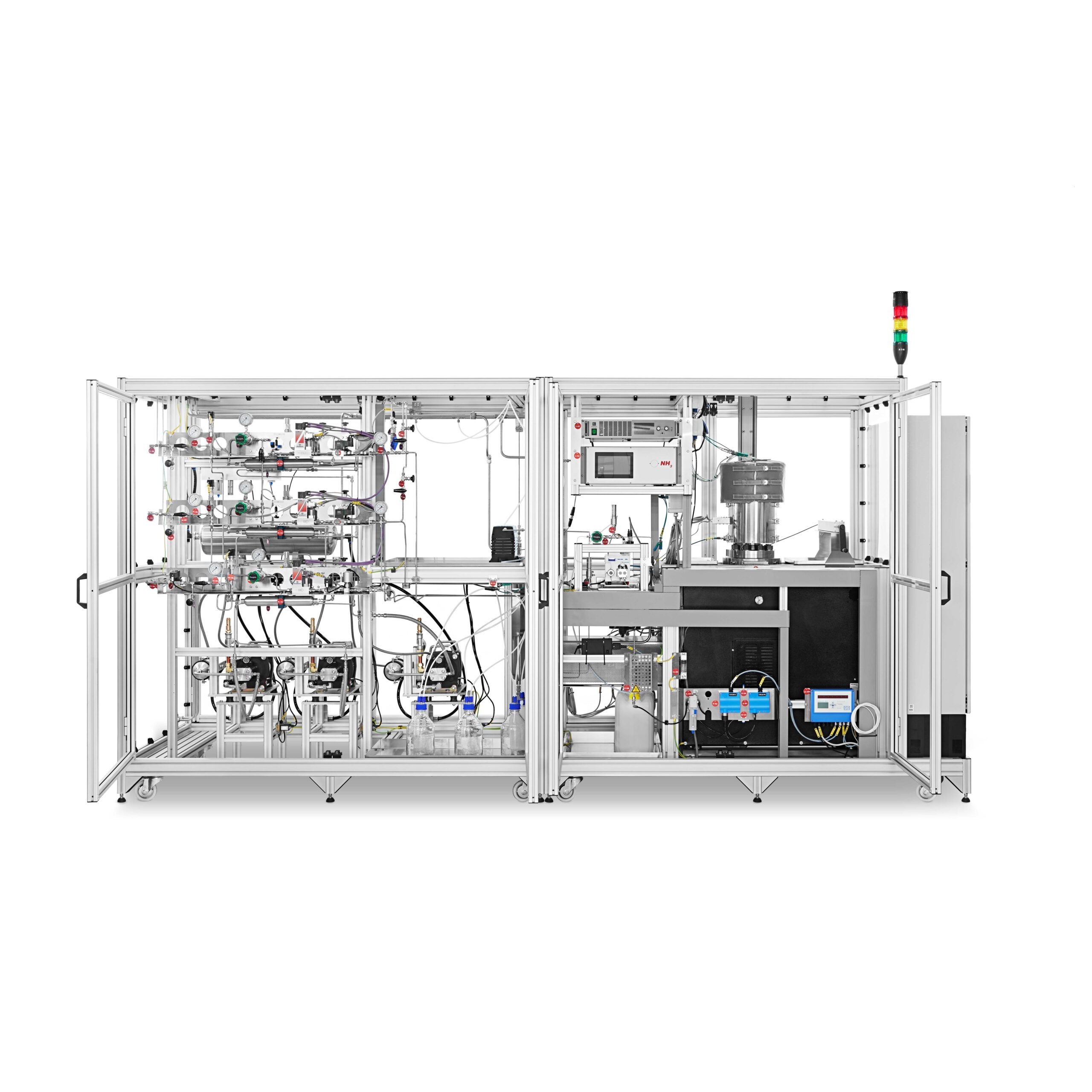

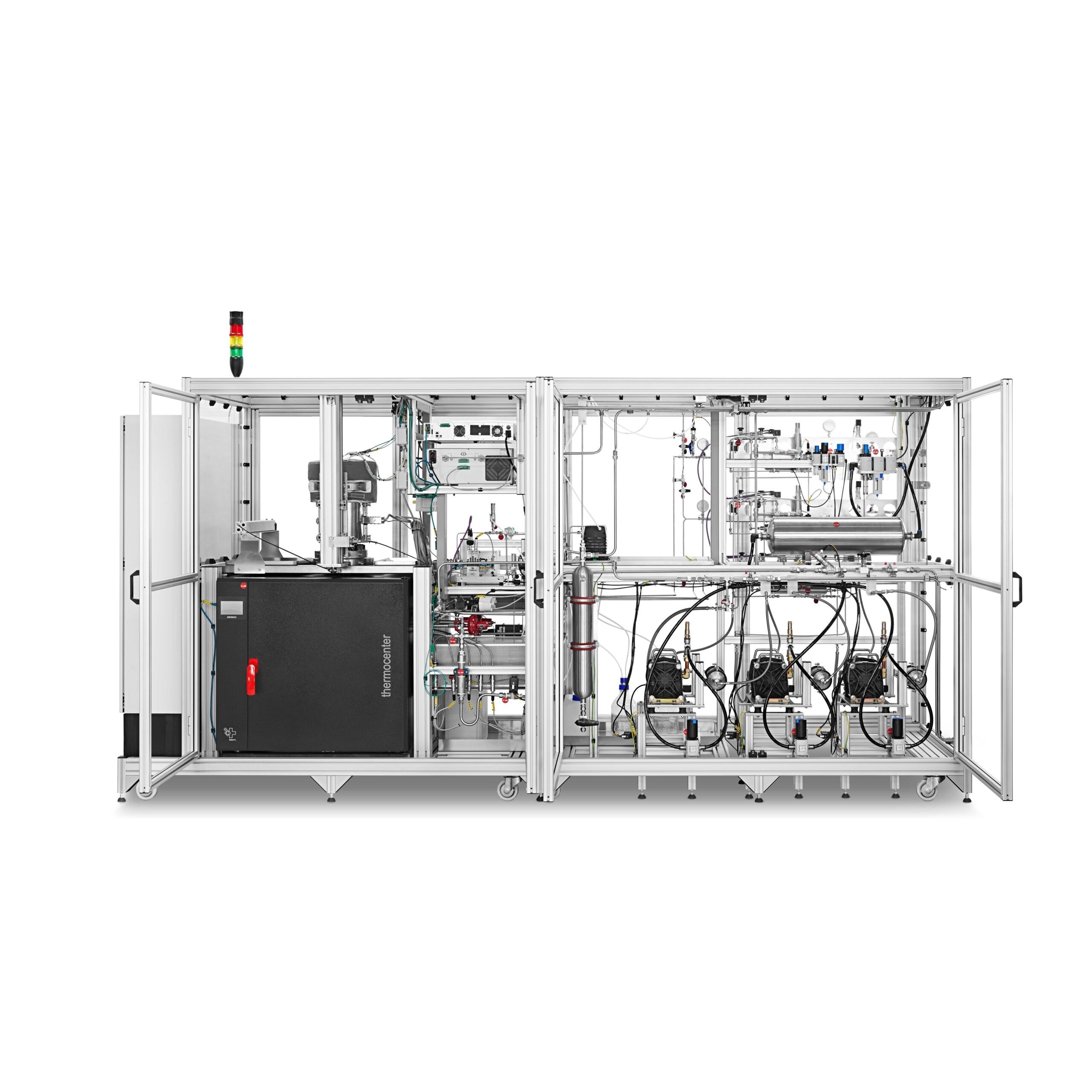

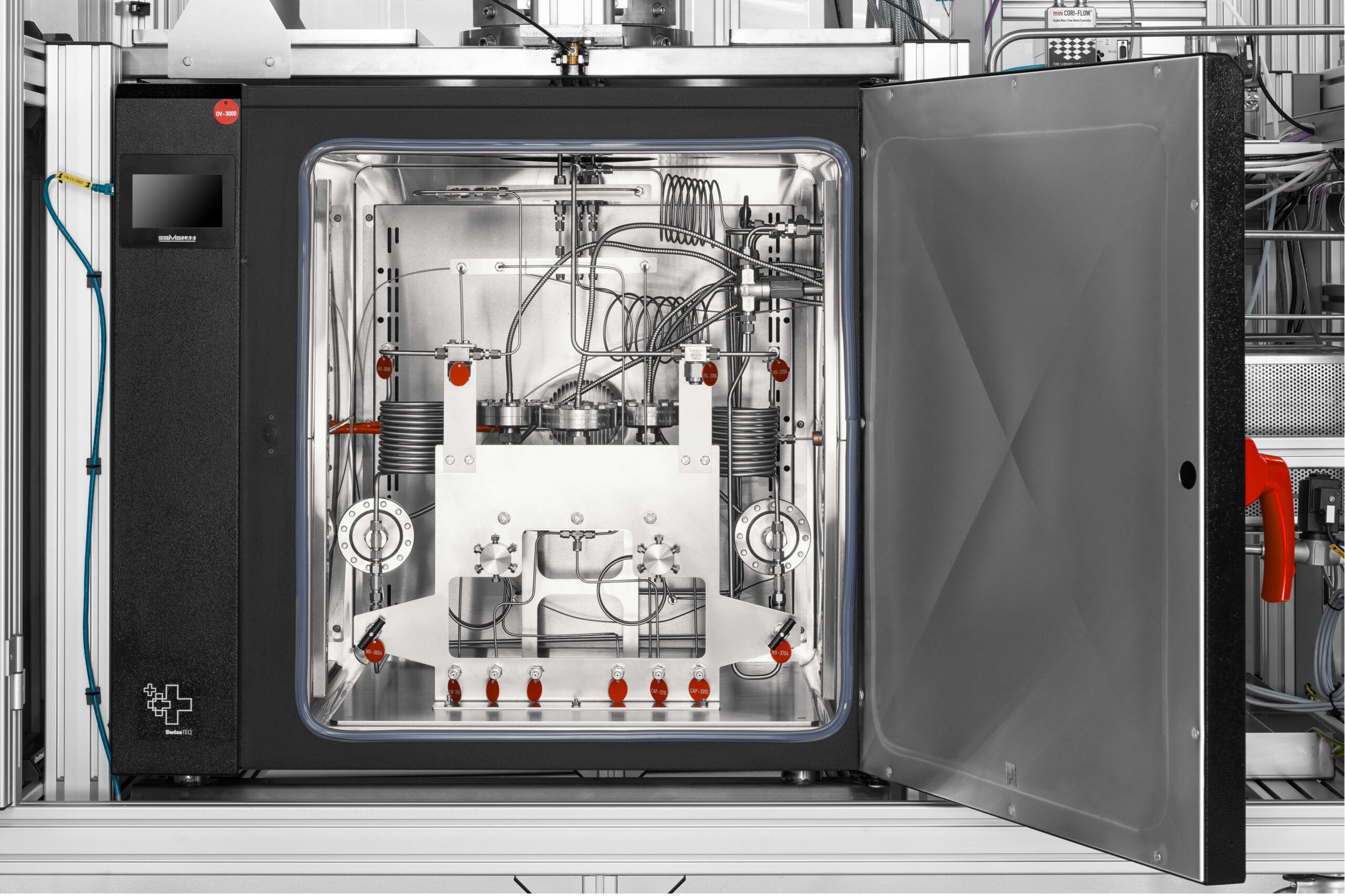

Diese Versuchsanlage dient zur elektrochemischen, katalytischen Hochdruck-Synthese von Ammoniak. Herzstück der Anlage ist ein Membranreaktor in dem bis zu drei einzelne Membran-Electrode-Assemblies (MEAs) parallel eingebaut und bei einem Druck bis zu 80 bar(g) und Temperaturen bis 550°C vermessen werden können. Die Anlage ist für den unbeaufsichtigten 24/7-Betrieb ausgelegt.
- Designtemperatur: 650°C
- Designdruck: 100 bar
- MEA-Reaktor, iD ~90 mm, ~370 mm Höhe
- bis zu 4000 mL/min Gasfluss, Kapillargleichverteilung für MEAs
- Möglichkeit zur Heißdampfdosierung
- Analyse des Kathodengases(Produkt) mittels Laserspektrometer
- Prozesskontrollsystem: Siemens S7-1500
