Gasdosiereinheit zur Turbinentestung
Flugzeugturbinen
Hohe Regelgüte
Komplexe Ablaufsteuerung
Prototyptestung
Regelung
Weiter Regelbereich
Kurzbeschreibung
Subsystem zur hochpräzisen Regelung großer Luftmassenströme in Turbinenprüfständen.
Auslegungsdaten
- Auslegungstemperatur: 100 °C
- Auslegungsdruck: 95 bar
Reaktor- und Prozessmerkmale
- Massenstrombereich:
- 0–18 kg/s (N₂/Luft)
- Stufenlose Regelung über gesamten Flussbereich
- Messgenauigkeit:
- ±0,1 % des Messwerts
- Messung:
- Vortex-Durchflussmesser mit Temperaturfühler
Automatisierung
- Siemens S7
Systembeschreibung

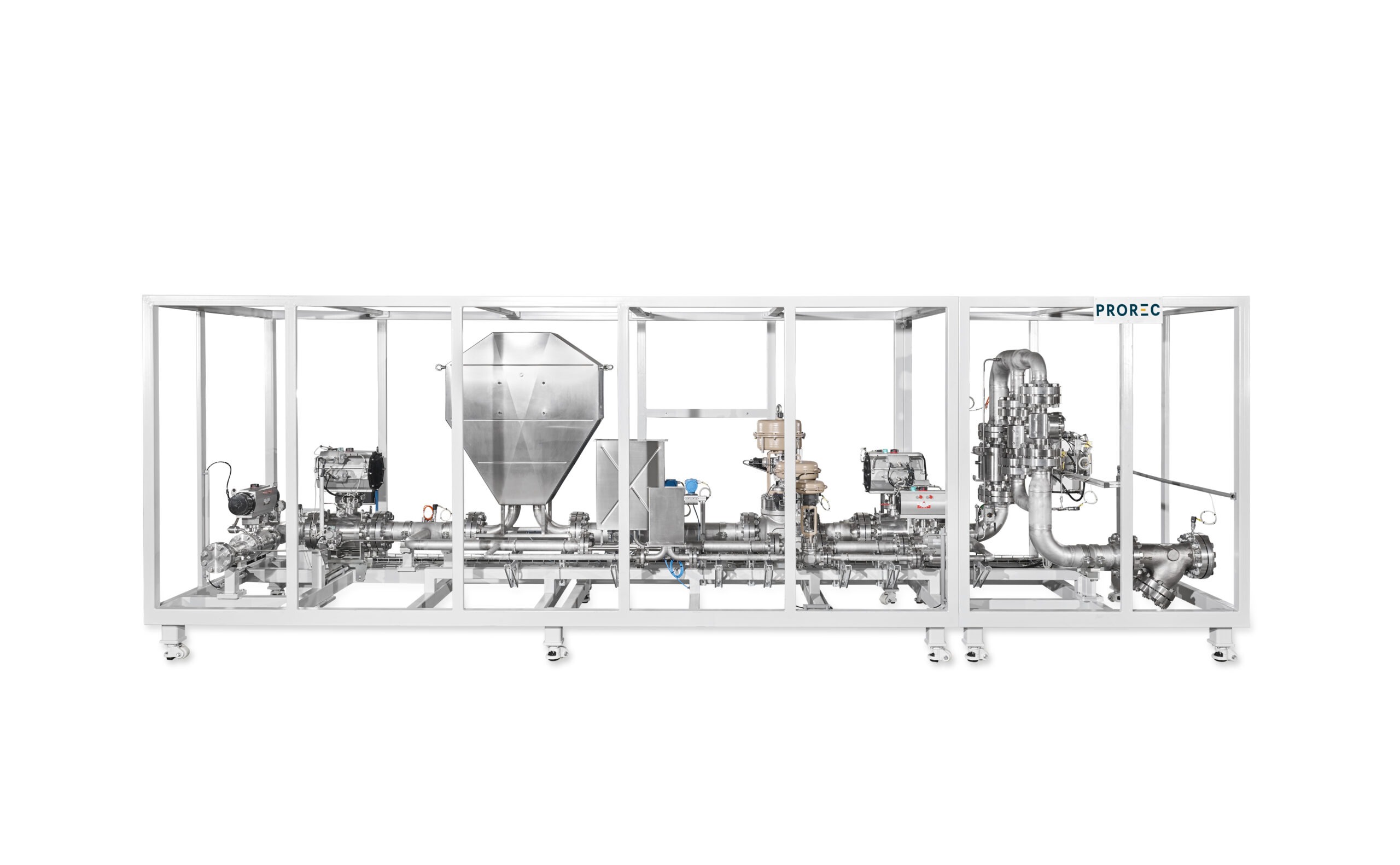

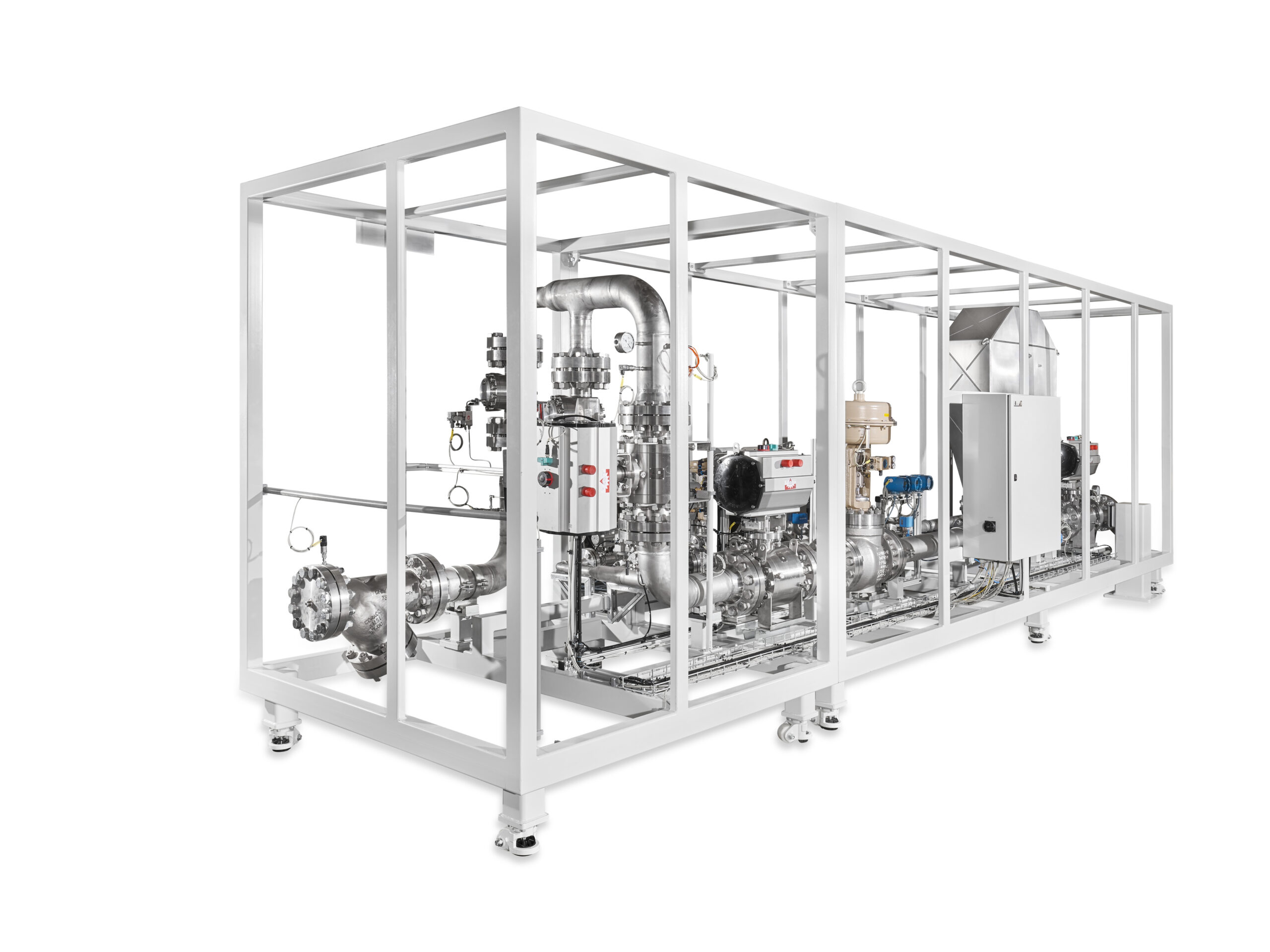

Die hier vorgestellte Anlage wird zur Regulierung von Luft-Massenströmen als Subsystem in Turbinentestständen eingesetzt. Die Hauptaufgabe dieser Massenflusskontrolleinheit besteht darin, eine kontrollierte Luftmenge mit Flussraten bis zu 18 kg/s für den Turbinenmotor bereitzustellen. Die Betriebstemperatur liegt bei 80°C, das Gasgemisch wird mit ca. 50 bar Druck dosiert.
